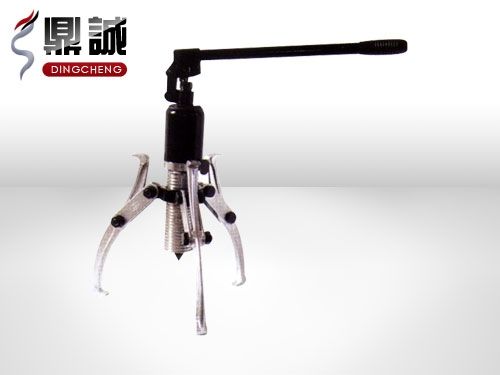

整體式液壓拉馬
型號規格 | DYZ-5 | DYZ-10 | DYZ-20 | DYZ-30 | DYZ-50 |
安全負重 T | 5 | 10 | 16 | 25 | 45 |
行程 mm | 60 | 60 | 60 | 60 | 100 |
三爪調節范圍 mm | 50-250 | 50-300 | 100-400 | 150-500 | 200-550 |
泵額定壓力 MPa | 40 | 63 | 63 | 63 | 70 |
一、工作原理
液壓拉馬是以液壓起動桿直接前進移動，故推動桿本身不作轉動。鉤爪座又可隨螺紋直接作前進后退之調距，操作時只要把手前后小幅度擺動，油壓起動桿前移，鉤爪相對應后退，把被拉物體拉出。
二、應用范圍
液壓拉馬是一種替代傳統拉馬的理想化新工具。操作方便，使用省力，不受場地限制，本拉馬結構緊湊，使用靈活，重量輕，體積小，攜帶方便，適用于工廠、修理場所。
三、使用方法與注意事項
1、使用時先把手柄的開槽端套入回油閥桿，并將回油閥桿按順時針?lè )较蛐o。
2、把鉤爪座調整到爪鉤抓住所拉物體。
3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進，爪鉤相應后退，把被拉物體拉出。
4、液壓拉馬的活塞起動桿有效距只有50mm，故使用時伸距不得大于50mm,當沒有拉出時停止，松開回油閥門，讓活塞起動桿縮回去，調好后第二次再重復1、2、3步驟拉出為止。
5、欲使活塞起動桿縮回去，只須用手柄開槽端將回油閥桿按逆時針?lè )较蛭⑽⑿?，活塞起?dòng)桿在彈簧作用下漸漸回縮。
6、使用前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞。
7、本液壓拉馬在-5℃~45℃中使用，采用（GB443-84）N15機械油；在-20℃~-5℃中使用，采用（GB442-64）合成錠子油。
8、為防止超載引起機具損壞，液壓裝置內設有超載自動卸荷閥，當被拉物體超過額定負載時，超荷閥會(huì )自動卸荷，而改選用更大噸位的液壓拉馬。
